Тестируемая сеть



Тестируемая сеть

На рисунке 1.11 показана тестируемая сеть, которая используется для всех примеров в тексте этой книги.

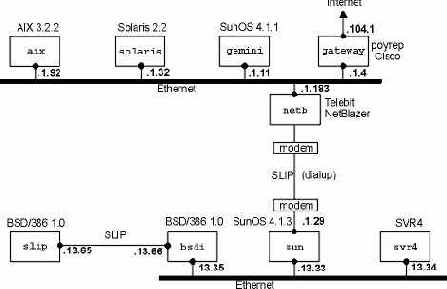

Рисунок 1.11 Сеть, используемая для всех примеров в тексте. Все IP адреса начинаются с 140.252.




Большинство примеров запускаются на четырех системах, которые показаны в нижней части рисунка. Все IP адреса на этом рисунке принадлежат сети класса B 140.252. Все имена хостов принадлежат домену .tuc.noao.edu (noao это "National Optical Astronomy Observatories", а tuc это Tuscon). Например, нижняя правая система имеет полное имя хоста svr4.tuc.noao.edu с IP адресом 140.252.13.34. Над каждым квадратиком указана операционная система, под управлением которой работает данный компьютер. Подобный набор систем и сетей, компьютеров и маршрутизаторов позволяет подробно рассмотреть различные реализации TCP/IP.

Необходимо отметить, что в действительности, в домене noao.edu значительно больше сетей и хостов, нежели тех, что показаны на рисунке 1.11. Однако здесь показаны те системы, которые использовались в качестве примеров в книге.

В разделе "Адресация подсетей" главы 3 мы опишем способ деления этой сети на подсети, а в разделе "Уполномоченный агент ARP" главы 4 подробно рассмотрим dialup SLIP (IP по последовательной линии с дозвоном) соединения между sun и netb. В разделе "SLIP: IP по последовательной линии" главы 2 SLIP описан более подробно.
